瑞芯微RK3399開發板開發板

　　CPU:RK3399 (ARM Cortex-A72架構)

　　雙“服務器級”核Cortex-A72+四核Cortex-A53

　　支持OpenGL,H.265編碼,擁有雙MIPI-CSI接口和雙ISP，PCIe，USB3.0，TypeC等接口。

　　主頻:1.4*4+2.0*2

　　DDR3:2G

　　EMMC:8G

　　瑞芯微RK3399開發板核心優勢

　　強大的圖像處理能力 | 支持4K視頻硬解

　　支持EDP

　　支持EDP顯示接口

　　支持USB3.0，TYPEC

　　板載USB3.0接口，TypeC接口

　　支持千M網

　　采用千兆網卡接口RJ45

　　支持android7.1

　　支持Android7.1，性能和體驗得到極致的發揮。

　　強大圖形處理能力

　　集成ARM Mali-T860 MP4圖形處理器，支持OpenGL ES1.1/2.0/3.0/3.1，OpenVG1.1，OpenCL，Directx11，AFBC(幀緩沖壓縮)，如此強大的GPU可以應用到計算機視覺、機器學習、4K 3D渲染等許多實際應用中，更能支持H.265 HEVC和VP9、H.265編碼，4K HDR。

　　瑞芯微RK3399開發板豐富的軟件資源，多系統支持

　　RK3399開發板除了采用性能強大的RK3399外，還配備了2GB/4GB DDR3，8GB/16GB/32GB eMMC高速存儲器，獨立的電源管理系統，強大的網絡擴展能力，豐富的顯示接口。

　　支持Android7.1，linux，debian等操作系統，性能和體驗得到極致的發揮。。

　　瑞芯微RK3399開發板硬件接口豐富，功能齊全

　　RK3399底板幾乎引出了芯片的全部功能，數據傳輸和擴展性都得到極好發揮。板載4G LTE擴展接口，TypeC，USB3.0，USB2.0，千兆網卡，雙頻WIFI，藍牙，音視頻輸入輸出，多種傳感器，豐富的顯示接口和通訊接口、攝像頭接口等豐富的外設資源。

　　RK3399主要性能表

　　隨著六核處理器的迅速普及，無論主流的消費平臺還是行業平臺的新用戶與老用戶升極都是采用六核處理器的高速平臺，不論是中小企業還是知名廠家都已基于RK3399成功開發產品，北京立薩科技有限公司G3399開發板正是這樣一款平臺，規格配置豐富且花費不多的市場明星。

?	處理器型號	?	RK3399	?
?	上市時間	?	2016	?
?	制造工藝	?	28 nm	?
?	主頻	?	頻率最高2.0GHz	?
?	CPU架構	?	雙Cortex-A72+四Cortex-A53 大小核CPU結構	?
?	GPU	?	Mali-T864 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11	?
?	支持內存	?	雙通道DDR3-1866/DDR3L-1866/LPDDR3-1866/LPDDR4，支持eMMC 5.1，SDIO3.0	?
?	多媒體	?	支持4K VP9 and 4K 10bits H265/H264 視頻解碼，高達60fps 1080P 多格式視頻解碼 (VC-1, MPEG-1/2/4, VP8) 1080P 視頻編碼，支持H.264，VP8格式 視頻后期處理器：反交錯、去噪、邊緣/細節/色彩優化	?
?	顯示	?	雙VOP顯示：分辨率分別支持4096x2160 及2560x1600 支持雙通道MIPI-DSI （每通道4線） ?顯示支持：eDP 1.3（4 線，10.8Gbps） HDMI 2.0a支持4K 60Hz顯示，支持HDCP 1.4/2.2 支持DisplayPort 1.2 (4 線，最高支持4K 60Hz) 支持Rec.2020和Rec.709色域轉換 ?	?
?	接口	?	雙ISP像素處理能力高達13MPix/s，支持雙路攝像頭數據同時輸入 支持雙USB3.0 Type-C接口 支持PCIe 2.1 (4 full-duplex lanes ) 內置低功耗MCU 支持8路數字麥克風陣列輸入 ?	?

　　RK3399核心板采用國內優秀芯片廠商瑞芯微(ROCKCHIP)的六核64位“服務器級”處理器RK3399;RK3399使用了雙“服務器級”核Cortex-A72 + 四核Cortex-A53的大小架構，主頻高達2.0GHz，新的內核相比以前的A15/A17/A57核心設計可以提供高達100%的性能提升。

　　業內公認性價比最高六核 藐視一切挑戰

　　●超強六核Cortex-A72 ●主頻最高達2.0G ●雙通道內存 ●超級性能 ●至佳穩定 ●供貨周期長

　　產品簡介

　　RK3399開發板，是北京立薩科技有限公司推出的基于瑞芯微(ROCKCHIP)的RK3399( 六核64位)芯片的產品平臺。

　　RK3399開發板，主要由RK3399核心板和底板組成。

　　RK3399核心板采用國內優秀芯片廠商瑞芯微(ROCKCHIP)的六核64位“服務器級”處理器RK3399;RK3399使用了雙“服務器級”核Cortex-A72 + 四核Cortex-A53的大小架構，主頻高達2.0GHz，新的內核相比以前的A15/A17/A57核心設計可以提供高達100%的性能提升。

　　集成ARM Mali-T860 MP4圖形處理器，支持OpenGL ES1.1/2.0/3.0/3.1，OpenVG1.1，OpenCL，Directx11，AFBC(幀緩沖壓縮)，如此強大的GPU可以應用到計算機視覺、機器學習、4K 3D渲染等許多實際應用中，更能支持H.265 HEVC和VP9、H.265編碼，4K HDR。

　　擁有雙MIPI-CSI接口和雙ISP，PCIe，USB3.0，USB2.0，TypeC等豐富接口。

　　RK3399底板幾乎引出了芯片的全部功能，數據傳輸和擴展性都得到極好發揮。板載4G LTE擴展接口，TypeC，USB3.0，USB2.0，千兆網卡，雙頻WIFI，藍牙，音視頻輸入輸出，多種傳感器，豐富的顯示接口和通訊接口、攝像頭接口等豐富的外設資源。

　　支持Android，Linux，Debian系統，開放源代碼方便客戶二次開發。

　　適用于帶高清顯示的商顯廣告機，自動售貨機，教學終端，自動識別，機器人，安防監控，金融POS，車載控制終端，VR等等，降低研發門檻，加速產品研發周期。

　　G3399核心板尺寸：82mm * 60mm G3399底板尺寸：186mm * 116mm

　　RK3399開發板功能特性

　　尺寸僅為 186mm*116mm，可直接用于產品上

　　功能強大，接口豐富，應用場合廣。

　　支持 android7.1，linux ，debian 等系統，開放源代碼方便開發，加速研發周期。

　　產品穩定可靠，長時間拷機不死機。

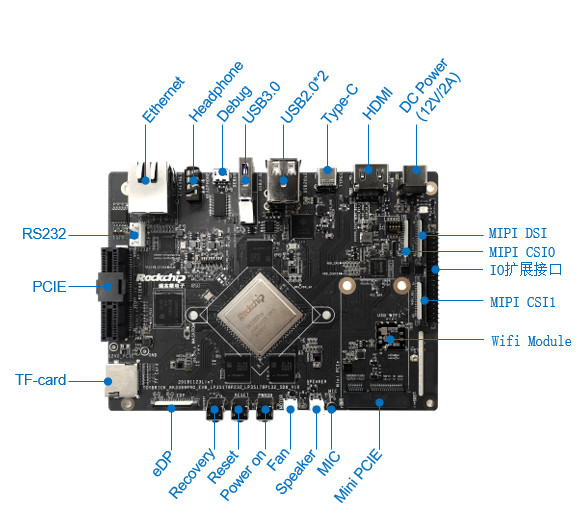

　　開發板接口圖1

　　RK3399開發板結構參數

　　外觀：rk3299核心板+底板形式

　　尺寸：186mm*116mm

　　板層：核心板8 層/底板4層

　　RK3399開發板系統配置

　　CPU：Rockchip RK3399

　　主頻：Cortex A53 四核 1.4GHz + 雙核A72(2GHz)

　　內存：標配 2GB，可定制 4GB

　　存儲器：4GB/8GB/16GB/32GB emmc 可選，標配 8GB

　　電源 IC：RK808，支持動態調頻;

　　圖形和視頻處理器：Mali-T860 MP4，四核GPU;支持OpenGL ES 1.1/2.0/3.0/3.1，Openvg1.1,OpenCL，Directx11;支持4K VP9 和 4K 10bits H265/H.264視頻解碼，可達60 fps;1080P多格式視頻解碼;1080P視頻解碼，支持H.264，VP8格式

　　RK3399開發板接口參數

　　顯示 接口：支持MIPI 接口，eDP輸出

　　以太網：使用 RTL8211E 千兆以太網 PHY

　　Touch 接口：電容觸摸，可使用 USB 或串口擴展電阻觸摸

　　音頻接口：AC97/IIS/PCM 接口，支持錄放音

　　SD 卡接口：2 路 SDIO 輸出通道;

　　emmc 接口：板載 emmc 接口，管腳不另外引出

　　以太網接口：支持千兆以太網

　　USB HOST 接口：2路 HOST2.0，1路HOST3.0

　　USB TYPEC 接口：1路

　　UART 接口：5 路串口，支持帶流控串口

　　PWM 接口：2 路 PWM 輸出

　　IIC 接口：6 路 IIC 輸出

　　SPI 接口：1 路 SPI 輸出

　　ADC 接口：5 路 ADC

　　Camera 接口：1 路 BT656/BT601，2 路 MIPI 輸出

　　HDMI 接口：高清音視頻輸出，音視頻同步輸出

　　MIPI接口：1路MIPI RX,1路MIPI TX，1路MIPI RX/TX

　　eDP接口：支持

　　電氣特性

　　輸入電壓：12V/2A

　　輸出電壓：12V/5V/3.3V

　　儲存溫度：-30~80度

　　工作溫度：-20~70 度

　　RK3399開發板硬件資源

　　【1】12V供電接口：12V的供電輸入接口

　　【2】耳機：音頻的耳機輸出

　　【3】HDMI TypeA：HDMI TypeA輸出

　　【4】TypeC：TypeC接口

　　【5】USB3.0：USB3.0接口

　　【6】USB2.0：USB2.0接口

　　【7】USB2.0：USB2.0接口

　　【8】千兆網卡：RJ45接口

　　【9】IR接收：紅外接收

　　【10】SPDIF OUT：SPDIF輸出

　　【11】4G Mic：4G通訊的錄音口

　　【12】USB2.0：USB2.0 4pin接口

　　【13】RTC電池座：RTC電池座

　　【14】USB2.0：USB2.0 4pin接口

　　【15】喇叭：2pin喇叭座子

　　【16】GPIO擴展：包括PCIE和GPIO的擴展

　　【17】4G模塊：4G LTE模塊，默認接EC20

　　【18】LED燈：可控LED燈

　　【19】4G LED燈：4G LED指示燈

　　【20】LED燈：可控LED燈

　　【21】4G SIM卡：4G SIM卡槽

　　【22】EDP LCD：EDP LCD接口

　　【23】DVP Camera：DVP攝像頭接口

　　【24】MIPI LCD：MIPI LCD接口;標配7寸mipi屏

　　【25】RK3399核心板：RK3399核心板

　　【26】雙路MIPI：雙路MIPI，可輸入輸出

　　【27】MIPI Camera：MIPI攝像頭接口;標配OV13850

　　【28】TF卡：TF卡槽

　　【29】BT/WIFI天線扣子：WIFI/藍牙天線扣子

　　【30】BT/WIFI板載天線：BT/WIFI板載天線

　　【31】BT/WIFI板載天線：BT/WIFI板載天線

　　【32】串口4：串口4，TTL電平

　　【33】調試串口：調試串口，TTL電平;

　　【34】升級鍵：升級鍵

　　【35】復位鍵：復位鍵

　　【36】電源鍵：電源鍵

　　【37】蜂鳴器：蜂鳴器

　　【38】風扇座子：風扇座子，12V供電

　　【39】外擴電壓座子：擴展電壓，12V/5V/3.3V，GND

　　【40】音頻錄音：音頻錄音MIC頭

　　【41】傳感器(圖上沒標出)：板載重力傳感器，陀螺儀，光線傳感器

　　其它

　　系統支持：Android7.1，linux，debian等系統

　　我們提供的服務：rk3399核心板模塊+硬件定制+軟件開發+OEM/ODM

　　RK3399開發板應用范圍

　　VR、TV-BOX、筆記本、車機、通信領域，RK3399以豐富的擴展性可應用涵蓋工業及消費領域各類終端，包括智能家電、廣告機/一體機、金融POS機、車載控制終端、瘦客戶機、VOIP視頻會議、安防/監控/警務及IoT物聯網領域。

　　RK3399開發板包裝清單

　　標配清單

　　RK3399開發板一個

　　12V/2A電源適配器1個

　　網盤鏈接(包含核心板、硬件原理圖(PDF格式)、開發源碼、芯片和LCD數據手冊、開發工具、產品使用手冊等)

　　RK3399開發板選配清單

　　7寸1024x600 mipi電容觸摸屏

　　1300W像素mipi攝像頭

　　散熱風扇1個

　　USB轉串口線1根

　　優質HDMI TypeA線1根

　　8G TF卡一張

　　喇叭1個

　　TypeC線1根

　　串口轉接板1個
